产品名称：CMJ1-14Y煤矿用液压掘进钻车

由江苏安能钻掘设备科技有限公司自主研发生产的CMJ1-14Y矿用履带式液压掘进钻车（安全标志编号：MED190511），设备用于煤矿、金属及非金属矿山、水利工程等地下工程领域的小型巷道、隧洞等掘进时所需爆破孔作业。针对小巷道，实现机械化，适用于断面尺寸（宽×高）由1.8m×1.8m至4m×4m。台车设有全车无线遥控，自动调平钻臂，防卡钎、防空打、开孔等液压控制系统、电缆拖缆装置及多规格品牌液压凿岩机选配，实现巷道的多位置角度精准高效钻孔作业。

执行标准

Execution standard

MT/T199-1996  煤矿用液压钻车通用技术条件

Q/AN01-2019  企业技术标准

基本参数

Technical parameters

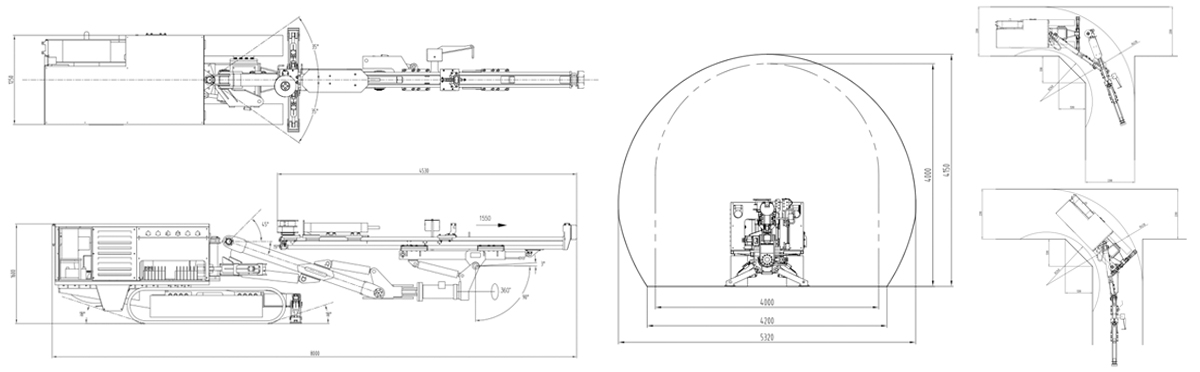

运输尺寸、作业范围、转弯半径

Transportation size, operating range, turning radius

产品优势

Product advantage

目前，煤及非煤金属矿山小型巷道（3m×3m以内）掘进施工作业还在采用传统的人工风钻钻孔，作业环境恶劣、劳动强度大、安全系数低，同时国内外的机械化掘进设备即液压掘进钻车设备外形尺寸比较大，多用于主巷道及隧道（17㎡以上）掘进施工作业，无法进入小型巷道作业。综上，为了解决小型巷道掘进施工难题，同时响应国家“自动化换人，机械化减人”的相关政策，我公司自主研发了CMJ1-14Y型矿用液压掘进钻车，取代传统人工风钻，真正实现机械化作业，该设备的主要优点及特点如下：

1）掘进钻车采用全车遥控系统操作，去除传统钻车的驾驶室，降低机身高度，缩小机身，真正实现小型巷道即（3m×3m以内）掘进炮孔的机械化作业要求；

2）采用可视范围内遥控操作，解决作业人员在驾驶室内的操作及视线局限，增加作业人员在小巷道内的灵活性及安全系数；

3）小型机身即长宽高小，整机转弯半径在3.0m以内，移动灵活方便；

4）该车采用比例及防卡钎控制系统，大大降低因为岩石裂隙、断层等因素造成的卡杆、断杆等故障，提高了作业效率及降低人员的操作难度。

5）该车采用自动调平钻臂，实现钻臂平动作业，减少对孔调整角度时间，大大减少辅助钻孔时间，提高作业效率。

6）高效凿岩：该设备可选配国产/进口液压凿岩机进行钻孔作业，适用岩石硬度在f6-16，同时在岩石硬度为f8，钻孔速度为0.8-1.5m/min，该速度是传统人工风钻的3-5倍；

7）节能环保：液压凿岩机采用液压驱动，整机功率低，能耗仅为风钻的1/3，同时作业噪音比传统风钻低10dB左右；

8）掘进钻车采用纯电机驱动，可选配加装拖缆装置，增加钻车的一次不停机行走距离，解决传统钻车柴油动力尾气排放问题，以及小巷道内尾气排放带来的作业环境恶劣问题；

9）安全可靠：整机在静态液压环境下的可控性操作，遥控操作使作业人员远离工作面，安全系数高，故障率低。

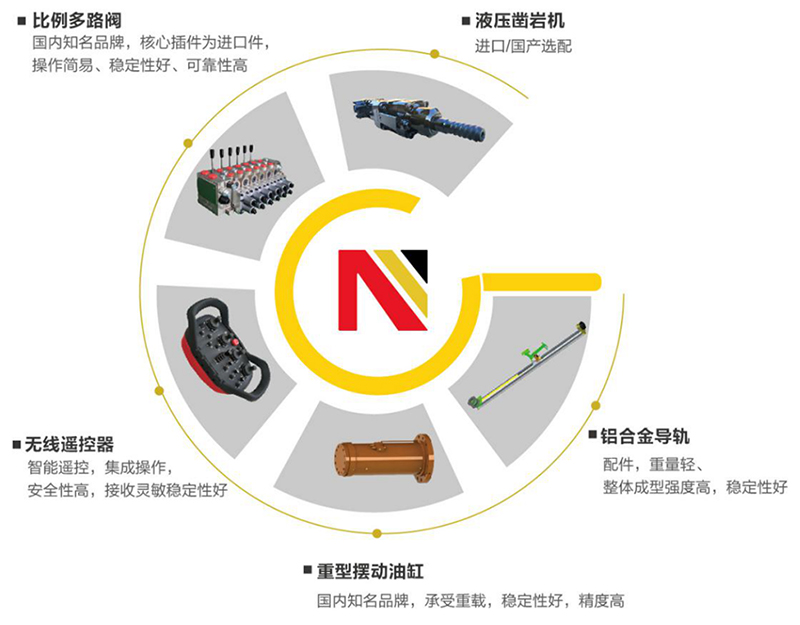

主要配置

Main configuration
